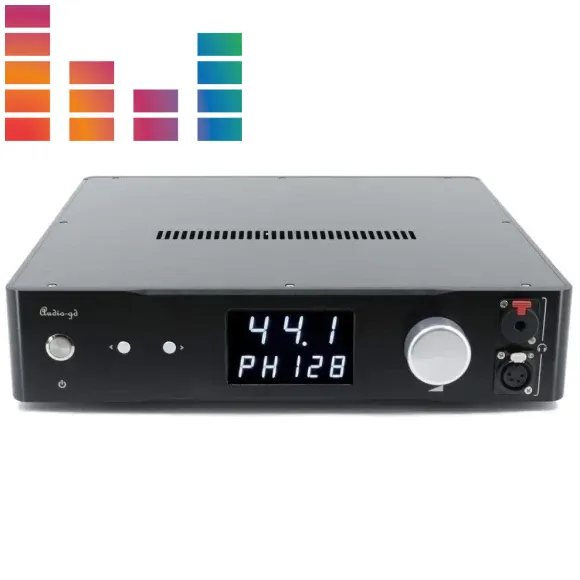

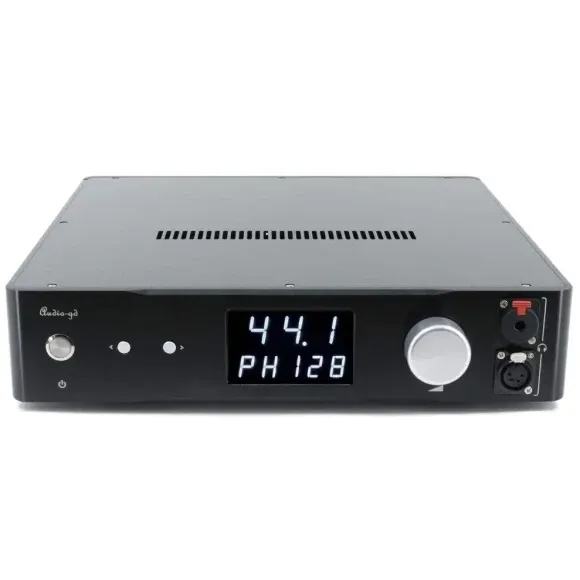

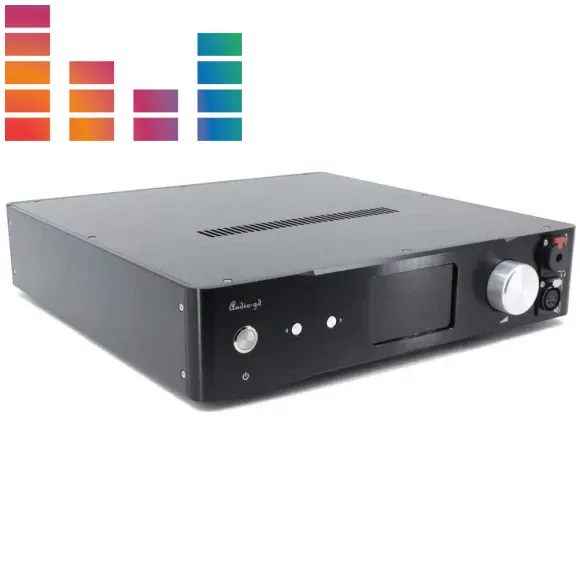

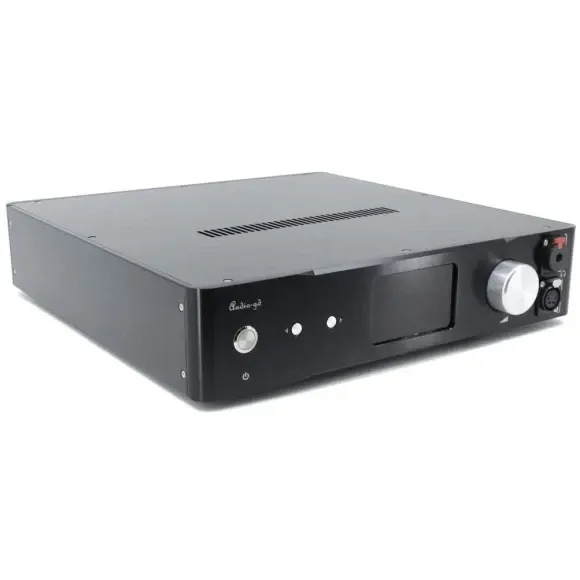

ЦАП Audio-GD R-28 MK3 - OS and NOS (All In One Model) Black

R-28 NOS от Audio-gd – це пристрій "все в одному" з рідкісною універсальністю, що поєднує високоякісний повноцінний R-2R ЦАП з дискретним балансним попереднім підсилювачем і високоточним підсилювачем для навушників. Цей універсальний пристрій дає змогу кожному аудіопристрою в звуковій системі отримати вигоду від технологічного досвіду Audio-gd. До R-28 можна під'єднати кілька джерел (зокрема аналогові), що дає йому потенціал стати справжнім наріжним каменем будь-якої амбітної аудіосистеми, полегшуючи прокладання кабелів і з'єднань, забезпечуючи водночас ретельне й чисте опрацювання сигналу, незалежно від джерела. Сумісність із найсучаснішими аудіоформатами, а також безліч входів і виходів забезпечують разючу сумісність з усім обладнанням і найпопулярнішою цифровою аудіотехнікою у світі.

Версія NOS

Багатьом подобається звук чистого режиму NOS, тому Audio-gd розробила NOS-версію R-28, яка володіє новими функціями і вдосконаленнями, що забезпечують ще більш точне і насичене відтворення звуку. Як випливає з назви, ця версія ЦАП R2R R-28 працює в режимі NOS (Non Oversampling & ndash; Без передискретизації). Його конструкція спеціально оптимізована для цієї мети - для роботи йому не потрібен основний тактовий сигнал, що дає змогу уникнути надмірного джитера. Технологія, інтегрована безпосередньо в цифровий процесор R-28 NOS, гарантує точну синхронізацію даних і тактового генератора. Крім того, для ізоляції цифрових входів і цифрового процесора використовується гальванічна розв'язка, що забезпечує чисте і точне відтворення звуку.

Деякі маловідомі факти про конструкцію NOS

У 1970-х роках було випущено перше покоління програвачів CD, які використовували технологію NOS. При використанні NOS характеристики звичайні, оскільки обмежена розрядність сигналу впливає на КНС і співвідношення сигнал/шум (S/N). Незважаючи на те, що шум квантування впливає на рівень S/N, R-28 NOS однаково досягає дуже низького рівня шуму, набагато кращого, ніж у більшості лампових підсилювачів і програвачів, і дуже схожого на те, що мають сучасні ЦАП з OS (попередньо дискретизацією). , або "оверсемплінгом").

Щоб отримати кращі характеристики на папері, багато конструкцій використовують досить складний аналоговий LC-фільтр після ЦАПа. Але LC-фільтр зазвичай не має плоскої АЧХ, а фазовий зсув, що спричиняє великий фазовий зсув, також значно впливає на якість звуку. У 1980-х роках було винайдено передискретизацію і FIR-фільтр, які дали змогу поліпшити якість звуку порівняно із застосуванням LC-фільтра. На папері було отримано хороші технічні характеристики, тому ця технологія зазвичай застосовується відтоді.

На противагу системам з підвищеною дискретизацією, NOS ЦАП працюють з низькими частотами дискретизації і не використовують фільтрацію надлишкових високих частот. Тому багатьом все ж таки більше до вподоби звук NOS і ці люди вважають, що без додаткового оброблення він краще зберігає оригінальний характер звуку, як у реальному світі. Вони довіряють своїм вухам, а не технічним характеристикам. Тому якщо вам потрібні хороші характеристики на папері, замість унікальних властивостей оригінального звуку, можливо, дизайн NOS - не для вас.

Основна ідея технології NOS полягає в тому, щоб зберегти природність звуку, запобігаючи втраті інформації під час оверсемплінгу та цифрової фільтрації. Шанувальники технології NOS вважають, що вона надає більш органічного й аналогового звуку, ближчого до того, що почули б під час прослуховування аналогового запису.

Каскадний R-2R ЦАП

R-28 NOS є ЦАП тип R-2R, який став популярним завдяки своїм незаперечним звуковим якостям, особливо під час інтеграції з високоякісними пристроями. Існує кілька методів проектування ЦАП R-2R, які впливають як на характеристики, так і на складність конструкції, але Audio-gd, як завжди, вибирає найвищу якість.

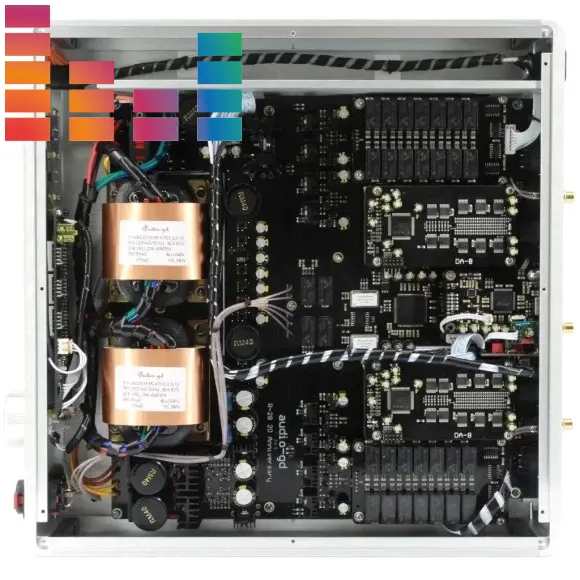

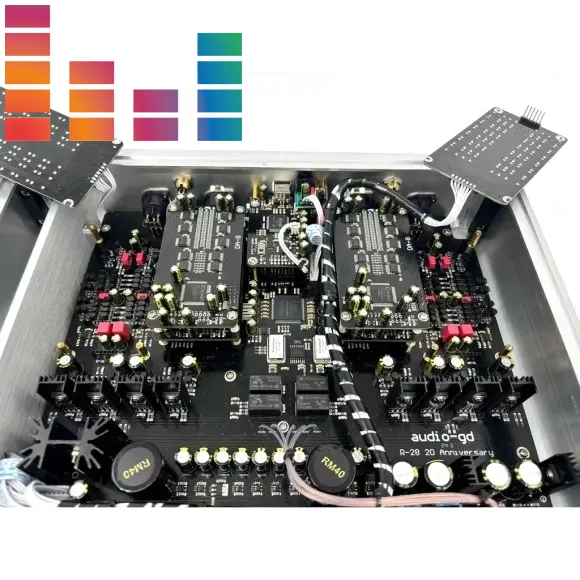

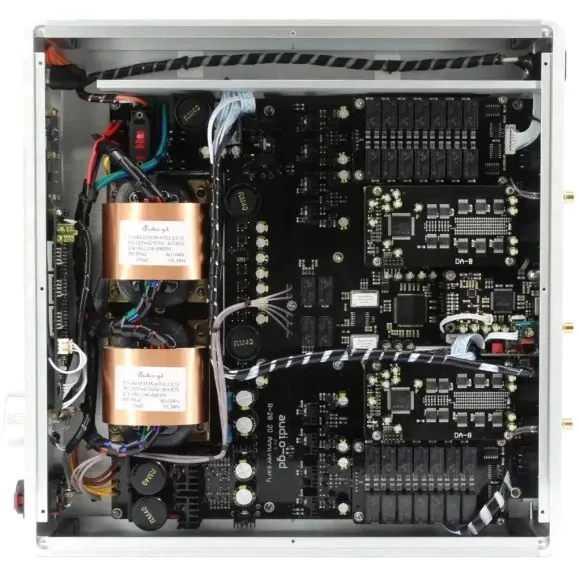

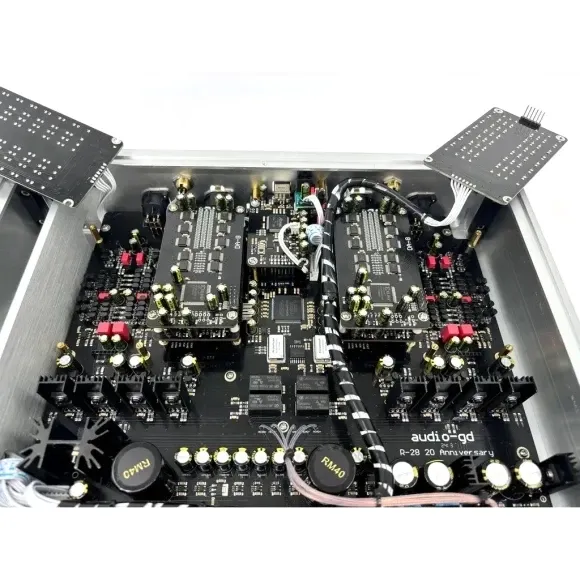

Каскад перетворення розділений на чотири модулі DA-8, що працюють паралельно. Ці модулі безпосередньо інтерпретують кожен біт цифрових сигналів для відновлення аналогового сигналу. Кожен модуль виконує своє завдання, впливаючи на мережу резисторів із заданим значенням (R) і його подвоєнням (2R), не проходячи через фазу передискретизації. Саме така конструкція дає змогу декодувати цифрові сигнали майже з повною нечутливістю до джитера, уникаючи при цьому будь-якої можливості появи тактових шумів у вихідному сигналі.

Така конструкція здатна обробляти весь 32-бітний цифровий сигнал протягом одного такту, запобігаючи потенційно чутному накопиченню похибок і даючи змогу використовувати однобітну шкалу корекції (а не багатобітну). Це відіграє важливу роль у досягненні високого динамічного діапазону (включно з рівнем сигнал/шум > 120 дБ), зберігаючи водночас спотворення та джитер на надзвичайно низькому рівні.

R-2R особливо цікава тим, що знижує чутливість до джитера до практично незначної величини порівняно зі звичайним сигма-дельтом ЦАП. Тактовий шум, паразитні шуми цифро-аналогового перетворення та інші небажані частоти, що можуть спричинити спотворення або аліасинг, обробляються з великою ефективністю, що підвищує характеристики на всіх наступних рівнях ланцюга.

Тип ЦАП R-2R досить популярний у наш час і доступний як у наборах для самостійного складання, недорогих готових рішеннях, так і в продуктах високого класу. Дешеві пристрої R-2R часто базуються на старій технології, давно розробленій компанією MSB, і містять лише базову конструкцію ступенів R-2R, але не мають чудової конструкції корекції, розробленої за оригінальною технологією MSB. Ця конструкція використовує логічні мікросхеми регістрів зсуву даних у послідовному режимі для перетворення даних в аналоговий сигнал. На ринку Hi-Fi, конструкції R-2R складніші та забезпечують кращу якість звуку, але часто логіка теж базується на послідовному режимі корекції каскадів. У такій ситуації структурних проблем технології R-2R неможливо уникнути, і якість роботи залежить виключно від точності (допусків) сходових резисторів.

Набагато краща, але значно складніша конструкція, перемикає резистори в паралельному режимі, коли надшвидкий процесор FPGA контролює і коригує сходи R-2R. Паралельна архітектура контролює кожен біт відповідно і досягає безпрецедентної ефективності (у паралельному режимі для виведення всіх даних потрібен лише 1 такт, тоді як послідовний режим вимагає від 8 до 24 тактів). Схема з FPGA дає змогу виправити неминучі недоліки R-2R, спричинені чутливістю до збоїв резисторів, а також досягти найкращої якості вихідного сигналу.

Простий підбір «ідеальних» резисторів ніколи не вирішить проблему недосконалості каскадного R-2R ЦАПа. Для цього потрібні резистори з допуском 0.00001% і можливістю працювати з роздільною здатністю 24 біт. Це лише в теорії, оскільки дискретність логічних мікросхем перемикачів уже має занадто великий внутрішній імпеданс і знищить теоретичні значення допуску резистора. Рішення полягає в тому, щоб не залежати від допусків. Це комбінація обох способів: резистори з наднизьким допуском, керовані технологією корекції, і дуже швидкісний FPGA, застосовуваний у пристроях Audio-gd.

Важливість використання FPGA/CPLD

FPGA/CPLD розшифровується як Programmable Array Logic (програмовані матриці логіки). Сьогодні їх можна зустріти тільки у високоякісних ЦАПах. Audio-gd застосовує FPGA/CPLD у своїх пристроях з 2008 року. R-28 NOS має 6 програмованих чипсетів CPLD для розділення різних конфігурацій ланцюгів, щоб уникнути переривання. Внутрішній апаратний інтерфейс повністю контролюється складним програмним забезпеченням. Величезною перевагою є те, що програмне забезпечення FPGA/CPLD можна легко модернізувати, пропонуючи нові функції або покращуючи ефективність. Така конструкція набагато гнучкіша та перспективніша!

ACSS

Вірний традиціям Audio-gd, R-28 має аналоговий струмовий вихід ACSS mini-XLR, повністю захищений від зворотного зв'язку і з дуже низьким вихідним опором. Ця унікальна конструкція цінується за передачу найдрібніших деталей і відмінну звукову сцену в кінцевому відтворенні.

ACSS це технологія без зворотного зв'язку, створена з використанням повністю дискретних підсилювачів. Більшість користувачів знають, що схема зворотного зв'язку може запропонувати найкращі характеристики в тестових вимірах, а схема без зворотного зв'язку не показує хороших результатів у тестових вимірах, але може створити найкращий звук для людських вух. Це конфлікт класичних схем. ACSS може запропонувати менш забарвлений звук, більш нейтральний, з дуже низьким рівнем спотворень і високою лінійністю. Таким чином, звучання може зберігати динаміку, деталізацію і нейтральність, але не надто яскравим або різким.

Характеристики:

• Тип: цифро-аналоговий перетворювач + підсилювач для навушників/передпідсилювач;
• Тип ЦАП: дискретний каскадний R-2R;

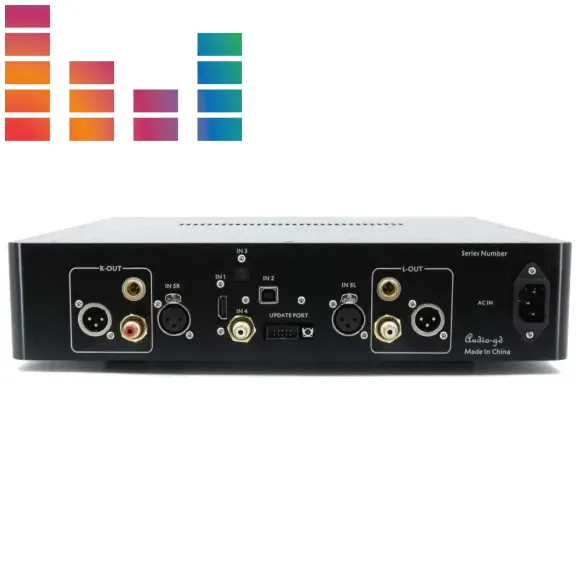

• Входи: USB: 1 х USB-B, I²S LVDS: 1 x HDMI, SPDIF: 1 x RCA, 1 x Toslink;
• Аналоговий: 1 x XLR;
• Вхідна чутливість: SPDIF, Coax 75 Ом: 0.5 В, SPDIF, Toslink: 19 дБм;
• Виходи: Небалансний: 1 х RCA, Балансні: 1 x XLR/1 x ACSS (mini-XLR);
• Частотний діапазон: 20 Гц-20 кГц (-0.25 дБ) / 20 Гц-150 кГц (-3.0 дБ);
• Сигнал/шум: > 120 дБ, КНС + шум: <0.03%;
• Вихід на навушники: 19 В (RMS);
• Виходи передпідсилювача, змінний рівень: 19 В (RMS);
• Виходи ЦАП, змінний рівень: 5 В (RMS);
• Посилення: H: +22 дБ/L: +12 дБ;
• Дисбаланс каналів: <0.05 дБ;
• Вихід на навушники: 1 Ом;
• Виходи ЦАП і передпідсилювача, змінний рівень: 5 Ом;
• Потужність виходу на навушники (балансний): 9500 мВт/25 Ом, 8000 мВт/40 Ом, 3500 мВт/100 Ом, 1200 мВт/300 Ом, 600 мВт/600 Ом;
• Підтримувана бітова глибина: USB і I²S: 32 біт (PCM) / 1 біт (DSD), SPDIF: 24 біт;
• Підтримувана частота дискретизації: USB і I²S: 44.1 кГц - 384 кГц (PCM) / DSD512 (DSD), Коаксіальний SPDIF: до 192 кГц (PCM), Оптичний SPDIF: до 96 кГц (PCM);
• USB-сумісність: Windows, MacOS, Linux, iOS;
• Споживана потужність: 35 Вт;
• Розміри (Ш х В х Г): 360 x 85 x 360 мм;
• Вага: 8.5 кг.
