Огляд LAiV Harmony uDDC: навіщо системі реклокер, якщо в ній вже є хороший ЦАП

LAiV Audio відома передусім своїми R2R-цапами лінійки Harmony, але Цифро-цифровий конвертер LAiV Harmony uDDC Black у преміальному чорному кольорі — це окремий клас пристроїв, який не перетворює цифру в аналог, а готує цифровий сигнал до цього перетворення. У цьому огляді LAiV Harmony uDDC розберемо, чому виробник виніс реклокінг в окремий блок замість того, щоб просто вбудувати кращий генератор у сам ЦАП.

Ідея проста: будь-яке джерело цифрового сигналу — транспорт, стрімер, комп'ютер — вносить у потік фазовий шум і джитер. ЦАП відтворює саме той сигнал, який отримав, тож прибрати цей шум до перетворення в аналог часто ефективніше, ніж покращувати сам ЦАП.

Що робить DDC-реклокер

Harmony uDDC приймає сигнал через USB-B, AES/EBU, коаксіальний або I2S вхід, пропускає його через власний FIFO-буфer і віддає далі вже синхронізованим від внутрішнього генератора, а не від джерела. Це знімає часові неточності, які джерело сигналу неминуче вносить, і на виході формується рівний, стабільно тактований потік, що зберігає початкові тональні характеристики запису.

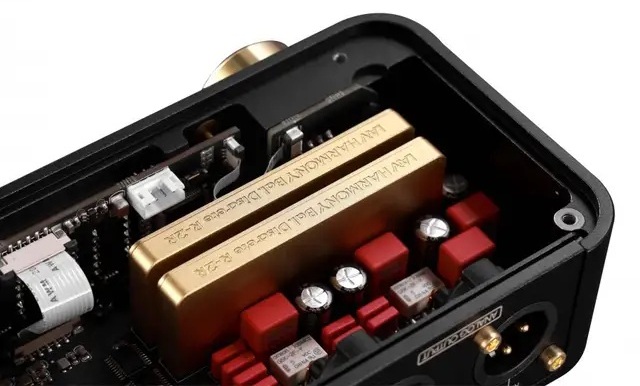

Фемто-годинник та архітектура FPGA плюс CPLD

За розподіл цифрових потоків і маршрутизацію відповідає FPGA (Field-Programmable Gate Array), що забезпечує обробку з мінімальною затримкою та побітову точність навіть на потоках PCM 768 кГц і DSD512. Окремий CPLD-чіп займається виключно таймінгом сигналу, знижуючи фазовий шум і джитер, а femto-генератор тактує весь тракт із точністю, що вимірюється у фемтосекундах — на порядки точніше за звичайні кварцові генератори в бюджетних цифрових джерелах.

Входи, вихід та гальванічна ізоляція I2S

На вході — USB-B, AES/EBU, коаксіальний S/PDIF та I2S із можливістю налаштування піноуту під конкретний ЦАП. Вихід один, але ключовий: гальванічно ізольований I2S, який фізично розриває земляний контур між реклокером і ЦАП, прибираючи наведення й високочастотні перешкоди, що інакше проникають у аналоговий каскад через цифрову землю.

Окремо передбачено вхід для зовнішнього майстер-годинника 10 MHz на BNC-конекторі з імпедансом 50 Ом — сумісний, зокрема, з реклокерами на кшталт LHY OCK-2S. Це дає змогу підняти точність синхронізації ще на щабель вище для систем, де вже є окремий опорний генератор.

Ключові технічні характеристики

• Тип пристрою: цифро-цифровий конвертер (DDC) / реклокер
• Підтримка форматів: PCM до 768 кГц, DSD512
• Тактовий генератор: Femto clock, ультранизький фазовий шум
• Логіка обробки: FPGA + CPLD
• Цифрові входи: USB-B, AES/EBU, коаксіальний S/PDIF, I2S
• Цифровий вихід: гальванічно ізольований I2S
• Вхід зовнішнього годинника: 10 MHz, BNC, 50 Ом
• Корпус: суцільнофрезерований алюміній авіаційного класу

Що це змінює у звучанні

За відгуками власників, найпомітніший ефект — точніший, більш підібраний бас і чіткіша локалізація інструментів на сцені: реклокер прибирає розмитість, яку джитер вносить у транзієнти. Ефект тим сильніший, чим гірший тактовий генератор стоїть у джерелі сигналу, — з якісним мережевим транспортом приріст менш очевидний, ніж із бюджетним USB-виходом комп'ютера.

Важливий нюанс: Harmony uDDC не замінює ЦАП і не покращує його аналоговий каскад напряму — він лише подає на вхід чистіший, стабільніше тактований цифровий сигнал. Якщо аналогова частина ЦАП сама по собі є вузьким місцем системи, ефект від реклокера буде помітно скромнішим.

Кому підійде ця модель

Harmony uDDC логічно розглядати власникам ЦАП з I2S-входом, які вже впевнені у своєму джерелі сигналу, але відчувають, що система "не дотягує" на складному матеріалі — оркестрових записах, живих виступах, щільному міксі. Це апгрейд для другого етапу, коли базові компоненти системи вже підібрані правильно.
